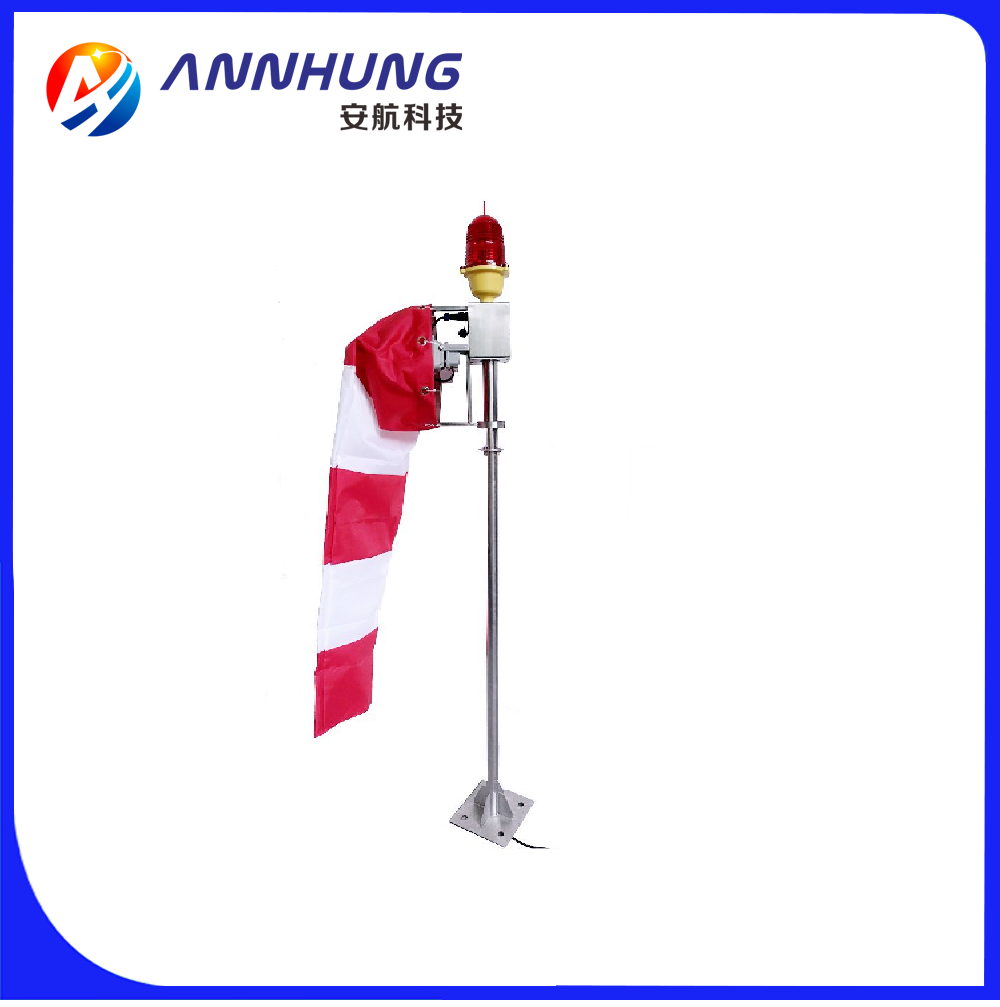

AH-HP/W 直升机场风向标
< >
  • AH-HP/W 直升机场风向标
AH-HP/W 直升机场风向标

产品名称:AH-HP/W 直升机场风向标

产品型号:AH-HP/W

产品简介:

AH-HP/W 直升机场风向标适用于表面直升飞机停机坪、高架直升飞机停机坪、船上直升飞机停机坪等停机坪,起引导警示直升飞机安全起飞降落的作用。

机场风向标能指示最终进近和起飞的风向,而对风速可作出一般的指示,根据ICAO规定每个机场必须至少 设置一个风向标。它的安装位置选择保证不受附近物体或旋翼吹起的气流的干扰,必须保障至少200米外的飞机上能清晰辨认。

联系我们

详情信息 产品参数 下载文档

主要功能及特点:

● 机场风向标为照明型风向标,是各类 机场观测风力和风向的标志物,可在白天和夜间使用。

● 在最顶部安装了一盏LED光源红色障碍灯,在夜间为飞行员提供障碍物提示。

● 顶部两旁安装了2只10W卤钨灯具(或4个LED-10W 的泛光灯)在夜间为风袋提供照明。

● 在标杆上部安装了一个轻重量不锈钢风袋框架和一个可 360度水平方向的轴承旋转机构。

● 在风袋框架上安装了一个风袋,(风袋为耐腐蚀、耐高温 的尼龙防雨材料制成,抗UV性能好,使用寿命长。颜色为红(橙)白相间,分为五段,起始段为红(橙)色。)根据标杆的总高不同风袋尺寸分为三种:

1#口径直径为300mm,小端走径为150mm,长为1.2m

2#口径直径为600mm,小端走径为300mm,长为2.4m

3#口径直径为900mm,小端走径为450mm,长为3.6m

风袋的选配方式:3.5米以下选用1#风袋;4米~6米

一般选用2#风袋,高度大于6米的风向标可以选用3#风袋。

● 标杆支架及基础部分:均为SUS304不锈钢材料制造。风向标志总高可为1.5m、2.5m、3.5m 、4m、5m 、6m、7m或根据需要;当总高大于9米时,为了增加稳固性可配装拉线。

● 可订制功能:配合专用控制器可实现远程控制。

● 电源引线:1.5m(引线长度可订制)。


设计规范:

● 产品符合美国联邦航空局(FAA)的咨询通告AC150/5345-27C,L-806及国际民航组织(ICAO)机场设计手册第四部分的规范。

● 最大设计风速为260km/h,但风速过高或紫外线强度过高的地区将会缩短风袋的使用寿命。底部接线,提供2.5mm2导线端子。


安装使用方法:

● 把风袋套在风袋框架上,绑扎带扎牢,同时应检查风袋框架与转动机构的连接是否牢固,应保证风袋框的两个固定爪牢固,螺栓紧固。(风袋需每年更换一次。)

● 把风向标按照产品安装说明图示连接好,检查风袋的旋转情况,如果有卡死现象,应向旋转轴承加注润滑剂 (油)。

● 然后将导线按照产品安装说明中线路要求连接,并检查灯具的工作情况是否正常。

● 确定无误后即可将风向标通过4个M16或6个M16的螺钉固定在混凝土基础上。再检查安装支架的垂直度,如果发现有倾斜应进行调整。

● 高度≥6米的风向标安装底盘带有铰链,以方便安装与维护。在安装时可以先固定铰链副底盘再竖直主杆可以节省安装时间。(风向标总体需每半年检查一次。)

名称参数名称参数
参考标准ICAO FAA CAAC光源寿命≥100,000小时
产品型号AH-HP/W防护等级IP65
电源电压AC220V(电压可定制)环境温度-40˚C ~ 85˚C
光源功耗25W工作湿度0% ~ 95%
光源类型LED抗风能力260km/h
工作方式恒光材质主体:SUS304不锈钢
有效光强≥32.5cd灯罩:PC
