关于直升机停机坪灯光设置规范

发布时间:2020-6-22 14:15:40

《民用直升机飞行场地技术标准》MH5013-2014

1.TLOF 边灯:

TLOF 边灯应均匀布置。 对于表面直升机场其间隔不得大于 5 m对于高架直升机场和直升机水上平台其间隔不得大于 3 m 每边 (含每个角上的灯) 应至少设置 4 个灯。 TLOF 为圆形并且灯沿周边均匀布置时应至少设置 14 个灯

2.瞄准点灯

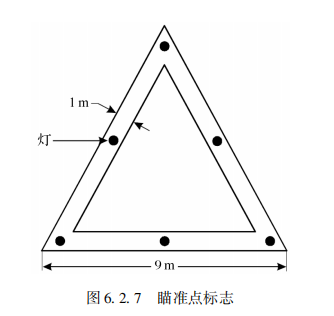

供夜间使用的直升机场如设有瞄准点标志 应设置瞄准点灯。 瞄准点灯应与瞄准点标志设在一起。 瞄准点灯应采用全白色灯至少应设置 6 个其布置如图 6. 2. 7 所示。 当高出表面的灯会危及直升机运行时应采用嵌入式灯。


3.FATO 边界灯

FATO 边界灯应沿 FATO 边线设置 对于跑道型 FATO每边应均匀设置不少于 4 个(包括每个角上的灯)且长边上灯的间距不得大于 30 m对于非跑道型 FATO灯具应均匀设置如该区为正方形或长方形每边应设置不少于 4 个灯 (包括每个角上的灯); 如该区为其他形状 (包括圆形)灯的间隔不得大于 5 m最少应设置 10 个灯

4.飞行航径对正引导灯

飞行航径对正引导灯光系统宜由一排三个或三个以上等间隔的灯组成总长度最小为6 m。 灯与灯之间的间距应大于等于1.5 m小于 3 m如果空间允许宜设置 5 个灯

5.风向标

直升机场应至少设置一个风向标。

6.直升机场灯标

在下列情况下, 直升机场应设置直升机场灯标:

———需要远距目视引导, 而没有其他目视方法能提供;

———由于周围灯光的存在使直升机场的识别有困难。

7. 停机坪泛光照明

机坪泛光照明的平均照度应为:

——机位上:

· 水平照度:不低于 20 lx,均匀比(平均值比最小值)不大于 4:1;

· 垂直照度:在相关方向上高出机坪 2 m 处,不低于 20 lx;

——停机坪其他地区:水平照度不低于机位上平均照度的 50%,均匀比(平均值比最小值)不大于 4:1。

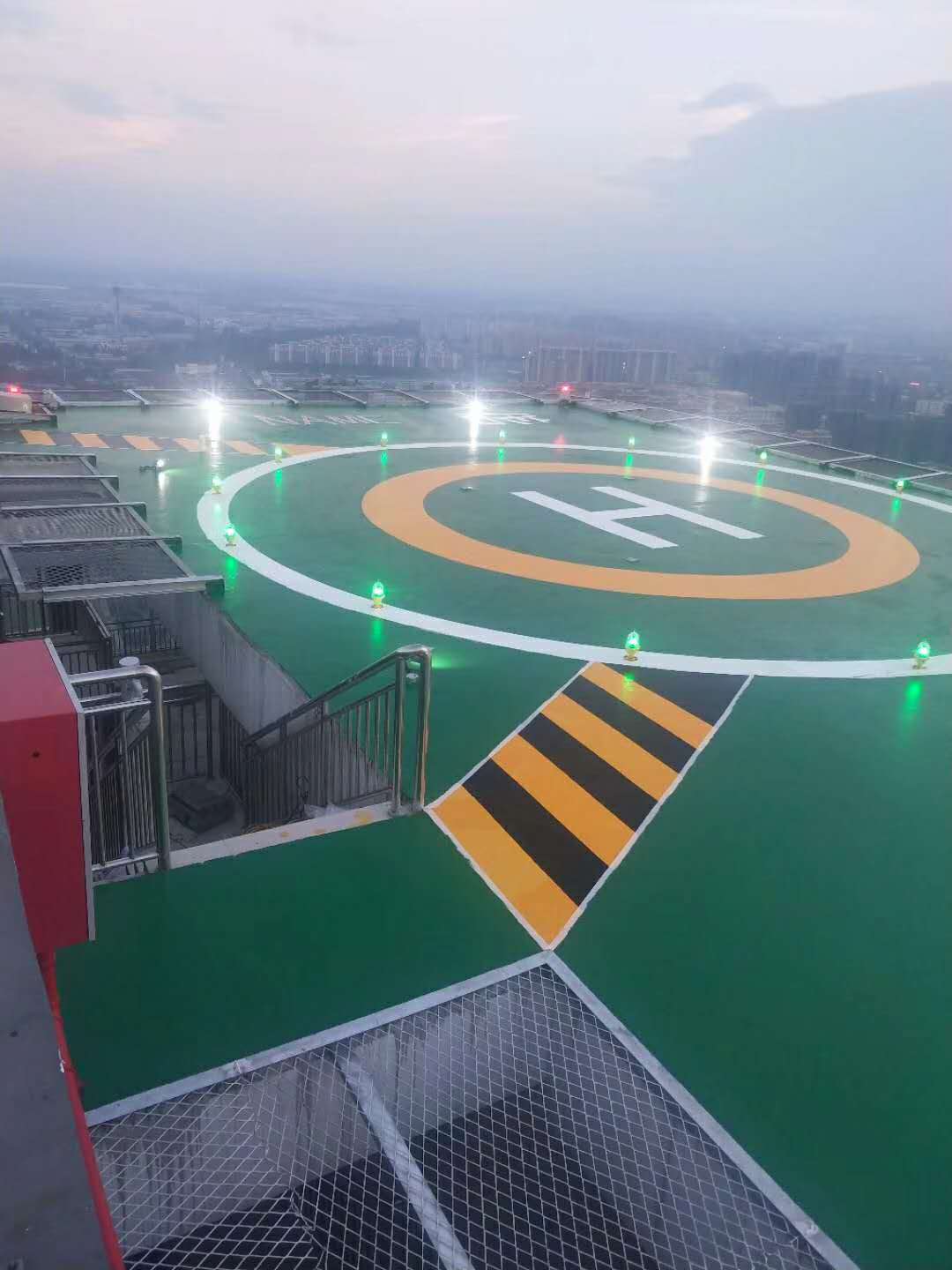

停机坪案例 (38).jpg
